J23W/H，J21W/H外螺纹针型截止阀 产品概述
J23W/H，J21H外螺纹针型截止阀，采用活接头连接，方便安装和拆卸，接头焊接在管道上，螺母与阀体上外螺纹连接，内有密封垫片保证密封。阀体毛坯为锻件，提高了材料的力学性能。阀芯形状为锥形，密封面窄，密封效果好，同时具有良好的调节性能。阀杆填料采用聚四氟乙烯，高温时采用柔性石墨，转动填料压紧螺母可以对填料进行压紧。顺时针转动手轮阀门关闭，反之打开。可对管道内介质进行开关控制和调节控制。
J23W/H，J21W/H外螺纹针型截止阀 产品特点
1阀体采用锻件，提高了材料机械性能。
2阀芯采用锥形，密封性好，具有调节性能。
3活接头连接方式，方便安装和更换。
4可以采用全不锈钢材料制成，耐酸碱腐蚀，使用寿命长。
J23W/H，J21W/H外螺纹针型截止阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
J23/21W/H-16 |
1.6 |
2.4 |
1.76 |
碳钢≤425℃，不锈钢≤540℃ |
水，气体，油品 |
|
J23/21W/H-40 |
4.0 |
6.0 |
4.4 |
||
|
J23/21W/H-160 |
16 |
24 |
17.8 |
||
|
J23/21W/H-320 |
32 |
48 |
35.2 |
||
|
截止阀设计标准 |
GB/T12235-2007,JBT 7747-2010 |
||||
|
截止阀检验标准 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
截止阀接头标准 |
JB/T1754-2008 |
||||
J23W/H，J21W/H外螺纹针型截止阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
A105，25 |
F304,304L |
F316,316L |
|
阀芯 |
2Cr13 |
F304,304L |
F316,316L |
|
阀座 |
2Cr13 |
F304,304L |
F316,316L |
|
阀杆 |
2Cr13 |
F304,304L |
F316,316L |
|
填料 |
柔性石墨，聚四氟乙烯 |
||
|
手轮 |
铸铁 |
||

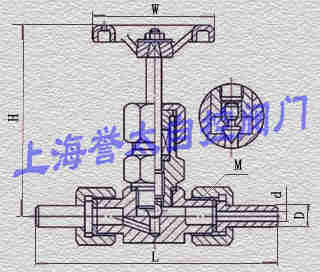

J23W/H，J21W/H外螺纹针型截止阀 外形尺寸
|
公称通径 |
尺寸mm |
重量Kg |
||||||
|
d |
D |
L |
H |
H1 |
W |
M |
||
|
6 |
6 |
14 |
140 |
96 |
108 |
70 |
M20*1.5 |
0.9 |
|
10 |
10 |
18 |
160 |
115 |
125 |
80 |
M24*1.5 |
1.18 |
|
15 |
15 |
22 |
180 |
112 |
132 |
100 |
M30*1.5 |
2 |
|
20 |
18 |
28 |
220 |
156 |
166 |
110 |
M36*1.5 |
3.5 |
|
25 |
22 |
33 |
230 |
169 |
180 |
140 |
M42*1.5 |
4.3 |
订货须知：
针型阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6接头标准
