H11W不锈钢升降式止回阀 产品概述
H11W不锈钢升降式止回阀，采用内螺纹连接方式，由阀体，阀芯，阀盖等零件组成。阀芯在阀体内上下动作，所以称为升降式止回阀。依靠介质压力，阀芯向上动作，打开阀芯。介质经过阀芯从止回阀进口流到出口。当介质产生逆流时，依靠阀芯自重落下关闭，逆流介质作用在阀芯上，形成密封压力。逆流介质压力越高，密封性越好。可以防止介质逆流造成的水泵和电机反转，保护水泵和电机。升降式止回阀只能安装在水平管道上。
H11W不锈钢升降式止回阀 产品特点
- 结构简单，密封性好。
- 只能安装在水平管道上。
- 流道为S型，流阻较大。
- 一般用于中小口径。
H11W不锈钢升降式止回阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
H11H-16C |
1.6 |
2.4 |
1.76 |
≤425℃ |
水，气体 |
|
H11H-25C |
2.5 |
3.75 |
2.75 |
||
|
H11W-16P |
1.6 |
2.4 |
1.76 |
≤275℃ |
工艺气，弱酸类 |
|
H11W-25P |
2.5 |
3.75 |
2.75 |
||
|
H11W-16R |
1.6 |
2.4 |
1.76 |
≤275℃ |
硝酸，尿素等 |
|
H11W-25R |
2.5 |
3.75 |
2.75 |
||
|
止回阀设计标准 |
GB/T12235-2007,GB/T12233, |
||||
|
止回阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
|
止回阀螺纹标准 |
G、NPT、BSPT、BSP、DIN259/2999、ISO228 |
||||
H11W不锈钢升降式止回阀 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
WCB |
不锈钢CF8，CF3 |
不锈钢CF8M，CF3M |
|
阀芯 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
|
阀座 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
|
垫片 |
XB450 |
聚四氟乙烯 |
聚四氟乙烯 |

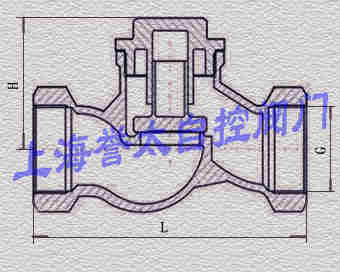

H11W不锈钢升降式止回阀 外形尺寸
PN16，PN25，单位：mm
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
90 |
100 |
120 |
140 |
170 |
200 |
260 |
|
H |
60 |
62 |
75 |
84 |
95 |
109 |
128 |
订货须知：
止回阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6螺纹标准
