H44F46衬氟旋启式止回阀 产品概述
H44F46衬氟旋启式止回阀,在阀体和阀盖内表面衬有F46聚全氟乙丙烯,F4聚四氟乙烯,F3聚三氟乙烯,PO聚烯烃,PFA可溶性聚四氟乙烯等材料,阀板也包裹同样材料。用于强腐蚀性介质,任何有机溶剂或试剂,稀或浓无机酸,碱,酮,芳烃,氯化烃等。适用于氯碱化工行业。阀芯绕阀体内的转轴旋转,阀芯在介质压力下打开,流道形成直通,流通阻力比升降式止回阀小。关闭时依靠阀芯自重和介质逆流。密封是依靠介质逆流压力对阀芯形成密封比压。F46聚全氟乙丙烯具有优良的耐热性、低磨擦性、不粘性和润滑性、耐化学腐蚀、热稳定性和电绝缘性,加上可熔融加工,所以应用范围广泛、制作方便。可以安装在水平管道上,也可以安装在垂直管道上。
H44F46衬氟旋启式止回阀产品特点
- 与介质接触表面全部衬有F46等耐腐蚀衬里,耐强酸碱腐蚀。
- 可以安装在水平或垂直管道上。
- 直通型流道,阀板开启后,流阻小。
- 有效防止介质倒流,保护水泵和电机。
H44F46衬氟旋启式止回阀技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
H44F46-10C |
1.0 |
1.5 |
1.1 |
≤150℃ |
酸,碱 |
H44F46-16C |
1.6 |
2.4 |
1.76 |
||
H44F46-25C |
2.5 |
3.75 |
2.75 |
||
H44F46-150LB |
150LB |
3.1 |
2.2 |
||
H44F46-10K |
10K |
2.4 |
1.5 |
||
止回阀设计标准 |
GB/T12236-2007,HG/T3704-2003 ,HG/T3215-1986 |
||||
止回阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
||||
止回阀法兰标准 |
GB/T9113-2010,JB/T79-1994,HG20592-2009 |
H44F46衬氟旋启式止回阀 零件材料
零件名称 |
零件材料 |
||
阀体 |
WCB |
不锈钢CF8,CF8M |
不锈钢CF8M,CF3M |
阀板 |
2Cr13 |
不锈钢304,304L |
不锈钢316,316L |
衬里 |
F46,F4,PFA,F3,PO |
||
螺栓 |
35CrMoA |
1Cr17ni2 |
1Cr17ni2 |
螺母 |
35 |
不锈钢304 |
不锈钢304 |

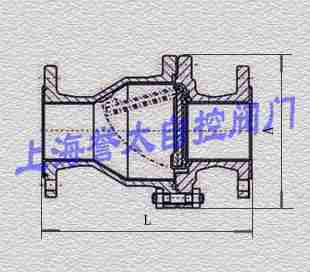

H44F46衬氟旋启式止回阀 外形尺寸
PN10,PN16,PN25,单位:mm
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
550 |
620 |
A |
128 |
140 |
160 |
178 |
205 |
230 |
255 |
305 |
345 |
415 |
490 |
560 |
订货须知:
止回阀参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度,6法兰标准
