微阻缓闭蝶式止回阀

HH47X微阻缓闭蝶式止回阀 产品概述

HH47X微阻缓闭蝶式止回阀,有阀体,蝶板,阀杆,阻尼油缸,配重锤等零件组成。阀板采用双偏心结构,密封性好。开启时依靠进口压力推动蝶板打开,当停泵时在蝶板自重和介质逆流压力下快速关闭80%,然后在阻尼油缸的作用下,缓慢关闭20%。可以降低噪音,防止破坏性水锤。配重锤可以加速蝶板关闭。适用于大口径管道。

HH47X微阻缓闭蝶式止回阀 产品特点

  • 蝶板双偏心设计,密封性好。
  • 适用于大口径管道,安装尺寸小。
  • 装有阻尼油缸,缓闭时间可调整结构。
  • 配有重锤,减少关闭时间。

HH47X微阻缓闭蝶式止回阀 技术参数

型号

公称压力Mpa

试验压力Mpa

工作温度℃

适用介质

壳体

密封

HH47X/H-10C/P

1.0

1.5

1.1

80℃或200

水,液体

HH47X/H-16C/P

1.6

2.4

1.76

HH47X/H-25C/P

2.5

3.75

2.75

DH47X/H-10C/P

1.0

1.5

1.1

DH47X/H-16C/P

1.6

2.4

1.76

DH47X/H-25C/P

2.5

3.75

2.75

止回阀设计标准

GB/T12236-2008,CJ/T282-2008

止回阀检验标准

GB/T13927-2008JB/T9092-1999API598-2009

止回阀法兰标准

GB/T9113-2010JB/T79-1994HG20592-2009

HH47X微阻缓闭蝶式止回阀 零件材料

零件名称

零件材料

阀体

HT200

WCB

不锈钢CF8

阀板

WCB

WCB

不锈钢304

阀杆

2Cr13

2Cr13

不锈钢304

密封圈

丁晴橡胶,三元乙丙胶,氯丁橡胶

阻尼液压缸

部件

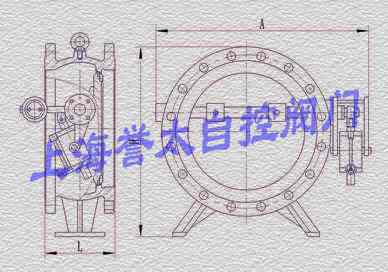

HH47X微阻缓闭蝶式止回阀 外形尺寸

hh47x-16-cc01

PN10PN16PN25单位:mm

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

1200

1400

L

230

250

270

290

310

330

350

390

430

470

510

550

630

710

H

550

630

690

780

860

910

980

1070

1220

1320

1430

1550

1800

1980

B

540

600

650

710

770

830

900

1090

1200

1320

1420

1550

1780

2000

订货须知:

止回阀参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度,6法兰标准
