HQ41X法兰微阻球形回阀 产品概述
HQ41X法兰微阻球形回阀,由阀体,阀盖,球组成。零件少,结构简单。流道为直流式,流阻小。球体表面包裹橡胶,防腐蚀,减低开关噪音,密封性好。开启时,球体在介质压力下沿着轨道滚动到流道上方,进出口形成直通。当进口压力下降,球体在自重下回到进口,在介质逆流压力下形成密封。适用于污水介质,流道简单,不会被异物卡阻。
HQ41X法兰微阻球形回阀 产品特点
- 流阻小,噪音低。
- 可以安装在水平管道或垂直管道上
- 可用于污水介质。
- 球体密封时自动对中,密封性好。
HQ41X法兰微阻球形回阀 技术参数
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
壳体 |
密封 |
||||
HQ41X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水,气体,油品 |
HQ41X-16 |
1.6 |
2.4 |
1.76 |
||
HQ41X-25 |
2.5 |
3.75 |
2.75 |
||
止回阀设计标准 |
GB/T12235-2007 |
||||
止回阀检验标准 |
GB/T13927-2008,JB/T9092-1999,API598-2009 |
||||
止回阀法兰标准 |
GB/T9113-2010,JB/T79-1994,HG20592-2009,ASME16.5 |
HQ41X法兰微阻球形回阀 零件材料
零件名称 |
零件材料 |
||
阀体,阀盖 |
铸铁HT200 |
铸钢WCB |
不锈钢CF8 |
球体 |
碳钢包裹橡胶 |
碳钢包裹橡胶 |
不锈钢304包裹橡胶 |

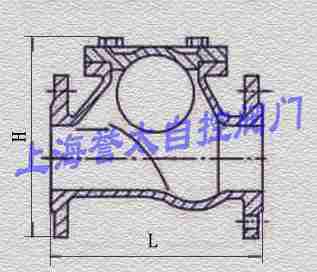

HQ41X法兰微阻球形回阀 外形尺寸
PN10,PN16,PN25,单位:mm
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
180 |
200 |
260 |
300 |
350 |
400 |
450 |
670 |
830 |
960 |
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
订货须知:
止回阀参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度,6法兰标准
