SSY手摇刷式Y型过滤器 产品概述
SSY手摇刷式Y型过滤器，由Y型过滤器和带手柄的不锈钢刷，压力表，排污阀等零件组成。过滤器进出口装有压力表，根据压力表差值可以判断过滤网内杂质积存情况，压差值大时表明需要刷洗过滤网，排出杂质。过滤网内装有不锈钢刷，转动手柄可以刷掉过滤网内杂质。排污球阀平时关闭，需要清洁过滤网时打开，转动手柄，不锈钢刷刷掉的杂质通过排污球阀排出过滤器。过滤器排污时可以正常工作，不需要拆开阀盖清洁过滤网，可以保证工艺管线长时间处于正常工作状态。介质经过滤器后提高了洁净度，保护了管道上水泵，阀门，仪表，避免杂质造成设备损坏，提高工艺系统可靠性。
SSY手摇刷式Y型过滤器 产品特点
- 进出口装有压力表，可以显示进出口压力，判断过滤网内杂质状况。
- 过滤网内装有不锈钢刷，随时可以清洗过滤网。
- 阀盖装有排污球阀，用于清洗过滤网时排除杂质。
- 过滤器可以长时间不间断工作，保证工艺系统稳定。
SSY手摇刷式Y型过滤器 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
SSY-16 |
1.6 |
2.4 |
1.76 |
≤150℃ |
水，气体，油品 |
|
SSY-25 |
2.5 |
3.75 |
2.75 |
||
|
SSY-40 |
4.0 |
6.0 |
4.4 |
||
|
SSY-64 |
6.4 |
9.6 |
7.04 |
||
|
SSY-100 |
10.0 |
15.0 |
11.0 |
||
|
SSY-150LB |
150LB |
3.1 |
2.2 |
||
|
SSY-300LB |
300LB |
7.8 |
5.6 |
||
|
SSY-10K |
10K |
2.4 |
1.5 |
||
|
SSY-20K |
20K |
5.8 |
4.0 |
||
|
过滤器设计标准 |
GBT14382-93 ，HG21637-1991，SHT 3411-1999 |
||||
|
过滤器检验标准 |
GB/T13927-2008，JB/T9092-1999，JB8859-2004 ，API598-2009 |
||||
|
过滤器法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ASME B16.5-2009 |
||||
SSY手摇刷式Y型过滤器 零件材料
|
零件名称 |
零件材料 |
||
|
阀体，阀盖 |
WCB |
不锈钢CF8，CF3 |
不锈钢CF8M，CF3M |
|
过滤网，滤筒 |
不锈钢304，316 |
不锈钢304，316 |
不锈钢316,316L |
|
垫片 |
XB450,金属缠绕垫 |
金属缠绕垫，聚四氟乙烯 |
金属缠绕垫，聚四氟乙烯 |
|
排污球阀 |
铜，不锈钢 |
||
|
刷子 |
不锈钢 |
||
|
压力表 |
部件 |
||

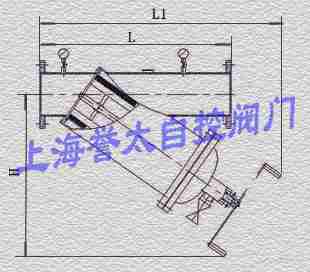

SSY手摇刷式Y型过滤器 外形尺寸
PN16，PN25，PN40单位：mm
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
500 |
520 |
550 |
670 |
690 |
800 |
900 |
1200 |
1300 |
1320 |
1450 |
|
L1 |
710 |
710 |
710 |
810 |
820 |
800 |
1050 |
1350 |
1450 |
1470 |
1650 |
|
H |
550 |
550 |
550 |
670 |
680 |
720 |
850 |
1050 |
1250 |
1350 |
1500 |
订货须知：
过滤器参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6法兰标准，7过滤目数
使用说明
过滤器正常压差在0.015MPa左右，当压差达到0.04MPa时，需要打开排污球阀后，转动手柄，清洗过滤网，待排出介质变清后，可以停止清洗，关闭排污阀。排污过程中，过滤器可以正常工作，无需停机。
