拉杆伸缩Y型过滤器

YSTF拉杆伸缩Y型过滤器 产品概述

YSTF拉杆伸缩Y型过滤器,由Y型过滤器和可伸缩传力接头组成,使过滤器的长度在一定范围内可以改变,通过长杆螺栓控制伸缩尺寸,适用于安装尺寸有变化位置。介质从进口端流入,经过滤网后流出,把管道内杂质都拦截在过滤网内,流出的介质所含杂质降低,提高了工艺系统运行的可靠性,避免杂质造成水泵,阀门,仪表等设备的损坏。过滤器需要定期清理过滤网,根据介质洁净程度合理安排清理周期。避免杂质过多造成管道压力损失过多,甚至堵塞管道。过滤网采用不锈钢材料,耐腐蚀性好,根据不同介质和需求,采用不同过滤精度的滤网。推荐水18-30目,气体40-100目,油100-480目。过滤网有效面积不小于管道横截面积3倍,可用于水,空气,蒸汽,油等介质的过滤。

YSTF拉杆伸缩Y型过滤器 产品特点

  • 过滤器结构长度可以伸缩改变,可适应管线尺寸需要,方便安装。
  • 选取不同目数过滤网,可以适应不同介质要求。
  • 拆开阀盖,可以取出过滤网进行清洗,维护方便。
  • 过滤网采用不锈钢材料,耐酸碱腐蚀。

YSTF拉杆伸缩Y型过滤器 技术参数

型号

公称压力Mpa

试验压力Mpa

工作温度℃

适用介质

壳体

密封

YSTF-16

1.6

2.4

1.76

80/300

水,气体,油品

YSTF-25

2.5

3.75

2.75

YSTF-40

4.0

6.0

4.4

YSTF-64

6.4

9.6

7.04

YSTF-100

10.0

15.0

11.0

YSTF-150LB

150LB

3.1

2.2

YSTF-300LB

300LB

7.8

5.6

YSTF-10K

10K

2.4

1.5

YSTF-20K

20K

5.8

4.0

过滤器设计标准

GBT14382-93 HG21637-1991SHT 3411-1999

过滤器检验标准

GB/T13927-2008JB/T9092-1999JB8859-2004 API598-2009

过滤器法兰标准

GB/T9113-2010JB/T79-1994HG20592-2009ASME B16.5-2009

 YSTF拉杆伸缩Y型过滤器 零件材料

零件名称

零件材料

阀体,阀盖

WCB

不锈钢CF8CF3

不锈钢CF8MCF3M

短接头

WCB

不锈钢CF8CF3

不锈钢CF8MCF3M

过滤网,滤筒

不锈钢304316

不锈钢304316

不锈钢316,316L

垫片

XB450,金属缠绕垫

金属缠绕垫,聚四氟乙烯

金属缠绕垫,聚四氟乙烯

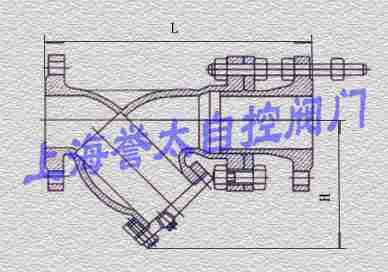

YSTF拉杆伸缩Y型过滤器 外形尺寸

ystf-16-cc01

PN16PN25PN40单位:mm

公称通径

50

65

80

100

125

150

200

250

300

350

400

L

300

320

380

430

500

550

650

775

900

1025

1150

H

155

183

210

250

305

358

450

503

578

598

618

订货须知:

过滤器参数:1公称压力,2公称通径,3阀门材料,4流通介质,5介质温度,6法兰标准,7过滤目数
