SD343H/SD341X手动法兰伸缩型蝶阀 产品概述
SD343H/SD341X手动法兰伸缩型蝶阀，一侧采用可伸缩法兰，根据需要自动调整蝶阀结构长度，替代可伸缩传力接头。SD343H伸缩蝶阀采用三偏心密封结构，蝶板开关过程中与阀座几乎没有摩擦，降低了开关扭矩，密封面材料采用金属硬密封，耐磨损，使用寿命长，适用于高温高压介质的开关和调节控制。SD341X伸缩蝶阀采用中线结构，阀座采用橡胶密封面，密封性好，适用于常温介质开关或调解控制。可以补偿管道热胀冷缩带来的位移变化。
SD343H/SD341X手动法兰伸缩型蝶阀 产品概述
- 法兰结构长度可以调整，适应管道长度变化。
- 可用于管道内介质的开关控制和调节控制。
- 可选用三偏心硬密封伸缩蝶阀或中线软密封伸缩蝶阀。
SD343H/SD341X手动法兰伸缩型蝶阀 技术参数
|
型号 |
公称压力Mpa |
试验压力Mpa |
工作温度℃ |
适用介质 |
|
|
壳体 |
密封 |
||||
|
SD343H-6 |
0.6 |
0.9 |
0.66 |
丁腈橡胶≤80℃，三元乙丙橡胶≤120℃ |
水，气体，油品 |
|
SD343H-10 |
1.0 |
1.5 |
1.1 |
||
|
SD343H-16 |
2.5 |
3.75 |
2.75 |
||
|
SD343H-150LB |
150LB |
3.1 |
2.2 |
||
|
SD343H-10K |
10K |
2.4 |
1.5 |
||
|
SD341X-6 |
0.6 |
0.9 |
0.66 |
||
|
SD341X-10 |
1.0 |
1.5 |
1.1 |
||
|
SD341X-16 |
2.5 |
3.75 |
2.75 |
||
|
SD341X-150LB |
150LB |
3.1 |
2.2 |
||
|
SD341X-10K |
10K |
2.4 |
1.5 |
||
|
蝶阀设计标准 |
GB/T12238-2008，GB/T12221-2005，GBT15188.2-1994，CJ/T261-2007，AWWA C504-2000，MSS SP-67-2002，API 609-1997 |
||||
|
蝶阀法兰标准 |
GB/T9113-2010，JB/T79-1994，HG20592-2009，ANSI B16.5-2003，ASME B16.5-2009 |
||||
|
蝶阀检验标准 |
GB/T13927-2008，JB/T9092-1999，API598-2009 |
||||
SD343H/SD341X手动法兰伸缩型蝶阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 |
灰铸铁，球墨铸铁，铸钢WCB，不锈钢CF8（304），不锈钢CF8M（316） |
|
阀座 |
丁腈橡胶，三元乙丙橡胶，聚四氟乙烯，304,316 |
|
阀板 |
电镀球墨铸铁，不锈钢CF8（304），不锈钢CF8M（316） |
|
衬套 |
润滑青铜，聚四氟乙烯 |
|
阀杆 |
碳钢，2Cr13，304,316 |
|
手柄 |
碳钢 |
|
涡轮头 |
碳钢 |

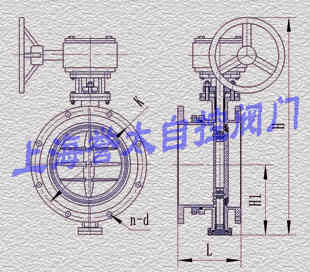

SD343H/SD341X手动法兰伸缩型蝶阀 外形尺寸
|
公称通径 |
Lmax |
Lmin |
H1 |
H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||
|
K |
n-d |
K |
n-d |
K |
n-d |
|||||
|
DN40 |
163 |
138 |
112 |
350 |
100 |
4-14 |
110 |
4-18 |
110 |
4-18 |
|
DN50 |
163 |
138 |
112 |
350 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
DN65 |
188 |
155 |
115 |
370 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
DN80 |
192 |
162 |
120 |
380 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
DN100 |
215 |
175 |
138 |
420 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
DN125 |
230 |
185 |
164 |
460 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
DN150 |
240 |
195 |
175 |
555 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
DN200 |
265 |
215 |
215 |
780 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
DN250 |
295 |
235 |
243 |
840 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
DN300 |
302 |
252 |
285 |
995 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
DN350 |
321 |
171 |
320 |
1050 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
DN400 |
333 |
283 |
350 |
1220 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
DN450 |
354 |
304 |
350 |
1280 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
DN500 |
366 |
316 |
380 |
1365 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
DN600 |
418 |
368 |
435 |
1460 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
DN700 |
445 |
395 |
480 |
1520 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
DN800 |
475 |
425 |
530 |
1710 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
DN900 |
505 |
455 |
595 |
1810 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
DN1000 |
515 |
465 |
650 |
1900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
DN1200 |
562 |
512 |
775 |
2280 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
DN1400 |
592 |
542 |
870 |
2450 |
1560 |
36-36 |
1590 |
36-42 |
1590 |
36-48 |
|
DN1600 |
636 |
586 |
1000 |
2730 |
1760 |
40-36 |
1820 |
40-48 |
1820 |
40-56 |
|
DN1800 |
680 |
630 |
1110 |
3020 |
1970 |
44-39 |
2020 |
44-48 |
2020 |
44-56 |
|
DN2000 |
730 |
680 |
1250 |
3270 |
2180 |
48-42 |
2230 |
48-48 |
2230 |
48-62 |
订货须知：
蝶阀的参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度
